Calcolo del carico termico per climatizzazione




Visite: 1442Gradito: [ Picolo appunti ]
Leggi anche appunti:

Calcolo del carico termico per climatizzazione


COMUNE DI SETTIMO TORINESE Provincia di Torino RELAZIONE DESCRITTIVA



Scarica gratis Calcolo del carico termico per climatizzazione

COMUNE DI SETTIMO TORINESE

Provincia di Torino



RELAZIONE DESCRITTIVA

CALCOLO DEL CARICO TERMICO



PER CLIMATIZZAZIONE








PARAMETRI CLIMATICI DI SETTIMO TORINESE

Altitudine: 208,50 m slm

Latitudine: 45° 8' 28'' 32 N

Longitudine: 7° 46' 8'' 76 E

Temperatura Media Esterna: 29,6°C (mese di agosto)

Inizio condizionamento: 1 giugno

Fine condizionamento: 4 settembre

Durata condizionamento: 96 giorni

Intensità e direzione del vento: 0,15 m/s da sud-est

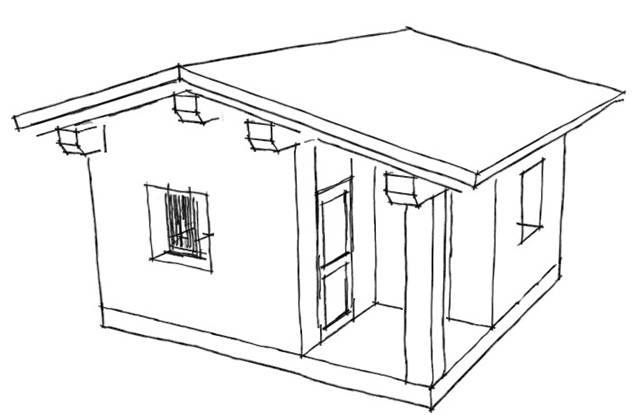

DATI TECNICI E COSTRUTTIVI

Composizione, spessore e colore dei pavimenti e delle pareti: pavimentazione in gres porcellanato di spessore 9,6 mm con colore bianco-grigio sfumato; pareti con intonaco bianco.

Affollamento previsto: 2 persone

Volume climatizzato: 77,10 m3

Superficie esterna che li delimita: 70,71 m2

Rapporto S/V: 0,92

Superficie calpestabile dell'edificio: 17,63 m2

Valore di progetto della temperatura interna: 22 °C

Valore di progetto dell'umidità interna: 50 %



DATI RELATIVI ALL'IMPIANTO

Tipologia: impianto di condizionamento

Sistemi di generazione: condizionatore

Sistemi di distribuzione del vettore termico: tubazioni

Sistemi di accumulo termico: no

Sistemi di ventilazione forzata: no



SISTEMI DI REGOLAZIONE DELL'IMPIANTO

Tipo di conduzione prevista: discontinua con centralina di programmazione di funzionamento

Centraline climatiche: 1

Tipo: split

Numero di livelli di programmazione della temperatura nelle 24 ore: 24

Descrizione sintetica delle funzioni: regolazione temperatura manuale in base alle esigenze dei clienti




5. CALCOLO DELLA TRASMITTANZA



TRASMITTANZE

k

TEMPERATURE

°C

Muratura in mattoni


Temp. Media stag


Finestre


Temp. Interna


Porte




Copertura con isolante








SUPERFICI

m2

DIFFERENZE di TEMP.

°C

Muri ventilati


Interno-esterno

8,60

Finestre



3,36



Porte

1,68



Copertura





CALCOLO DEI CARICHI TERMICI (W)

Qmuri =

0,32 x 70,71 x 8,60 =

194,59 W

Qfinestre =

2,20 x 3,36 x 8,60 =

63,57 W

Qporte =

1,80 x 1,68 x 8,60 =

26,01 W

Qcopertura =

0,31 x 53,21 x 8,60 =

141,86 W


QTOT parziale =

426,03 W




Qponti term =

20% QTOT parziale =

85,21 W


QTOT =

511,24 W



(0,51 kW)

Ipotesi: per tutta la durata indicata si considera il condizionatore in funzione

QTOT STAG =

QTOT  x 24 x 96 =

1175,04 kW


Visto il basso valore ottenuto (0,51 kW) si adotta l'Inverter Flat Panel R di potenza 2,5 kW.



6 DOCUMENTAZIONE ALLEGATA

N. 1 Depliant illustrativo e descrittivo dell'elemento dell'impianto climatico.



INVERTER FLAT PANEL R


DESCRIZIONE
I climatizzatori split INVERTER serie “Flat Panel R” nascono per dare risposta ad ambienti domestici di piccole e medie dimensioni.
La serie si presenta in due potenze da 2,5 e 3,5 kW, tutte in pompa di calore, funzionanti con gas refrigerante R410A e ottime classi energetiche sia in raffreddamento che in riscaldamento (A-A).
Il FLAT PANEL R risulta ottimo per le applicazioni in freddo garantendo un'alta performance. Per il funzionamento in pompa di calore la macchina offre sempre, considerando le dimensioni ridotte delle unità, un elevato rendimento energetico (classe A-A) anche se con un livello di rumorosità superiore al funzionamento in freddo.
L’estetica si presenta piatta con una fessura centrale, la griglia di aspirazione è invisibile poiché posta nella parte superiore. Le dimensioni sono contenute ed il design curato in ogni particolare rende il Flat Panel R idoneo a qualsiasi ambiente.
Le unità esterne sono caratterizzate da copertura realizzata in acciaio zincato con verniciatura protettiva contro l’azione degli agenti atmosferici. L’unità da 2,5 kW si fregia di dimensioni contenute (LxHxP: 700x505x258mm).
Il compressore è di tipo Rotativo ad alta efficienza e il profilo è completato da ventilatore elicoidale, scambiatore in rame-alluminio, valvola di espansione e copri attacchi frigoriferi, per una macchina davvero completa.
Telecomando ad infrarossi fornito di serie.



Vantaggi
- Facilità di installazione grazie alle dimensioni contenute delle unità
- Facilità di collegamento elettrico grazie all’utilizzo di tutti

i componenti a corrente continua (DC)
- Lunghezza massima delle linee frigorifere 20 metri ed in altezza fino a 10 metri
- Autodiagnostica mediante led luminosi sull’unità interna

Plus tecnologici
- Tecnologia inverter
- Elevate classi energetichesi in raffreddamento che in riscaldamento: classe A-A per tutti i modelli
- Gas refrigerante ecologico R410A
- Funzionamento in pompa di calore fino a –15°
- Dimensioni ridotte delle unità interne
- Dimensione contenuta dell’unità esterna da 2,5 kW (LxHxP: 700x505x258mm)
- Programmatore giornaliero mediante il telecomando
- Funzione di autorestart in caso di interruzione di corrente
- Trattamento antibatterico per il ventilatore dell’unità interna










Riello SpA - P.IVA 02641790239 – www.riello.it
