Misura della potenza attiva e reattiva assorbita da un carico equilibrato mediante inserzione Aron

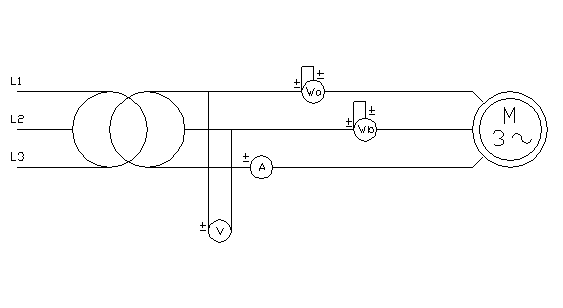

SCHEMA DI PRINCIPIO

Caratteristiche del carico variabile trifase da 7 kVA sottoposto a una tensione variabile

Caratteristiche degli strumenti

Voltmetro

Costruttore: SAMAR

Tipo di fabbricazione: SL150R    N°: 230565

Principio di funzionamento: Elettromagnetico

Classe di precisione: 0,5

N° di divisioni:200

Portate: 100-200-400      Portate adoperate: 200-400

Tensione:  2 kV

Amperometro

Costruttore: SEB

Tipo di fabbricazione: AV5          N°: F10270

Principio di funzionamento: Elettromagnetico

Classe di precisione: 0,5

Portate: 0.5 - 1                  Portate adoperate: 0.5 - 1

Tensione:  2 kV

Wattmetro A

Costruttore: SEB

Tipo di fabbricazione: AV5

Principio di funzionamento: Elettrodinamico

Classe di precisione: 0,5

N° di divisioni: 150

Portate volumetriche: 75-150-300-450     Portate adoperate: 150-300

Portate amperometriche: 0.5 - 1                 Portate adoperate: 0.5 - 1

Tensione:  2 kV

Wattmetro B

Costruttore: SEB

Tipo di fabbricazione: AV5

Principio di funzionamento: Elettrodinamico

Classe di precisione: 0,5

N° di divisioni: 150

Portate volumetriche: 75-150-300-450     Portate adoperate: 150-300

Portate amperometriche: 0.5 - 1                 Portate adoperate: 0.5 - 1

Tensione:  2 kV

TABELLA DEI VALORI

Valori desunti dalle misure

Tabella dei valori calcolati

Relazione

L'oggetto della prova consiste nella misura della potenza attiva e reattiva tramite inserzione Aron.

Cenni teorici:

Con il metodo Aron si utilizzano due wattmetri sottoposti. Uno con la parte amperometrica su L1 e la voltmetrica su L1-L3, l'altro con la parte amperometrica su L2 e la voltmetrica su L2-L3.

La potenza attiva viene ricavata dalla somma delle indicazioni dei due wattmetri: Ptot= Pa+ Pb

La potenza reattiva è legata alla relazione Q= 3 * V*I*sen j

Voltmetro e amperometro sono di tipo elettromagnetico e forniscono il valore efficace delle rispettive grandezze (Volt e Ampere).

I wattmetri sono di tipo elettrodinamico, e forniscono direttamente i valori di potenza. È costituito da una coppia di morsetti (2 amperometrici e 2 voltmetrici); l'indicazione dello strumento sarà data dal prodotto della tensioni [V] per la corrente [I] per il cos j

Invece del motore è stato utilizzato un carico variabile equilibrato trifase da 7 kVA.

Esecuzione della prova

L'esperienza  è cominciata con l'elaborazione dei dati forniti e scegliendo gli strumenti con le portate più adatte (Voltmetro in base alla tensione e Amperometro in base alla corrente, e wattmetro in base ad entrambe). Presi gli strumenti, sono stati collegati secondo lo schema di principio, e si è proceduto con la misura della potenza del carico trifase (R-L).

La prova è stata svolta dando inizialmente una tensione di 220 V al circuito, e controllando le indicazioni degli strumenti (per non che arrivino a fondoscala a causa di portate errate). Quindi dopo aver alimentato il circuito, si prendono tutte le letture degli strumenti, e si riportano sulla apposita tabella (l). La prova è stata ripetuta variando la tensione di alimentazione da 220 V a  100 V, a intervalli di 10 V.
