Amplificatore differenziale

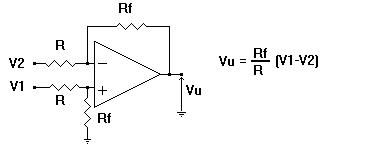

Questo dispositivo
produce un'uscita proporzionale alla differenza dei due ingressi V1 e V2. La
tensione di uscita č uguale alla differenza V1-V2 moltiplicato il guadagno del
circuito, che nel nostro caso vale Rf/R.
Si parte dalla
relazione, ormai nota, Vd = 0, gią citata in precedenza. La tensione V+
č una parte della V1 e la si ottiene con la regola del partitore di tensione
costituito dalle resistenze R e Rf. La tensione V- invece, č somma
dei contributi di Vu e V2. Si ottiene quindi:
V+ =
[Rf/(R+Rf)]V1.
La V- come visto anche in precedenza, con la sovrapposizione degli
effetti, sarż uguale a:
V- = [R/(R+Rf)]Vu + [Rf/(R+Rf)]V2
Sostituendo nell'espressione V+
- V- = 0 le espressioni di V+ e V- si ha:
Vu = (Rf/R)(V1-V2).
