Diagramma di stato

Diagramma di stato

Un diagramma di stato è una rappresentazione grafica delle condizioni di Temperatura e Pressione alle quali una sostanza si trova allo stato solido, liquido e aeriforme.

Un punto del piano cartesiano individua una particolare coppia di valori Pressione/Temperatura ai quali corrisponderà un particolare stato di aggregazione della sostanza.

E' possibile costruire un diagramma di stato per ogni sostanza, in modo che a ciascun stato di aggregazione sia assegnata una diversa zona del piano cartesiano.

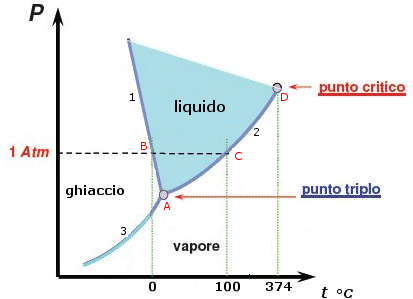

Nell'esempio che segue è riportato il diagramma di stato dell'acqua.

Le linee che in un diagramma di stato separano due regioni sono dette confini di fase.

I punti che si trovano su tali linee corrispondono a condizioni termodinamiche (valori di Temperatura e Pressione) in cui si trovano in equilibrio dinamico due stati fisici.

Linea 1: evidenzia le condizioni di pressione e temperatura in corrispondenza delle quali il solido si trova in equilibrio con il liquido. La curva mostra dunque come varia la temperatura di fusione del ghiaccio al variare della pressione alla quale è sottoposto. Per la maggior parte delle sostanze tale curva presenta una pendenza positiva. Nell'acqua la pendenza negativa (all'aumentare della pressione la temperatura di fusione si abbassa) è dovuta al fatto che l'acqua, a differenza della maggior parte delle altre sostanze liquide, congelando aumenta di volume.

Linea 2: evidenzia le condizioni di pressione e temperatura in corrispondenza delle quali il liquido si trova in equilibrio con il proprio vapore. La curva può essere dunque considerata come un grafico della tensione di vapore del liquido.

Linea 3: evidenzia le condizioni di pressione e temperatura in corrispondenza delle quali il solido si trova in equilibrio con il proprio vapore. La curva può essere dunque considerata come un grafico della tensione di vapore  di sublimazione del solido.

Punto A: detto punto triplo, corrisponde alle condizioni in cui la fase solida, la fase liquida e quella aeriforme coesistono in un equilibrio dinamico. Per l'acqua corrisponde a 0,01°C e 4,6 mm di Hg. In tale punto la tensione di vapore del solido è uguale alla tensione di vapore del liquido. Poiché il punto triplo è il punto più basso della regione in cui una sostanza esiste allo stato liquido, esso segna la pressione al di sotto della quale uno sostanza non può esistere allo stato liquido, qualunque sia la sua temperatura.

Così se in una fredda e asciutta mattinata d'inverno la pressione parziale di vapore è inferiore a 4,6 mm di Hg e la temperatura scende sotto 0,01°C il vapore può trasformarsi direttamente in ghiaccio (brina) senza passare allo stato liquido.

Punti B e C: rappresentano rispettivamente il punto normale di fusione e di ebollizione dell'acqua essendo l'intersezione della curva 1 e 2 con l'ordinata di 1 atmosfera.

Punto D: rappresenta la temperatura critica della sostanza, oltre la quale non è possibile ottenere la fase liquida, qualunque sia la pressione alla quale la sostanza viene sottoposta.
