Comparatore
Il comparatore è
simile al rilevatore di ero a parte il fatto che l'uscita Vu cambia stato non
in corrispondenza dello zero ma per un valore diverso da zero della Vi.

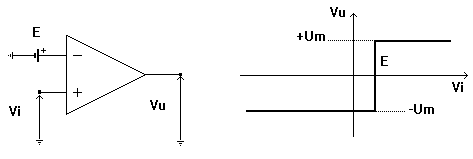

Il circuito mostrato
sopra compara il segnale Vi con una tensione fissa 'E', se il valore
della Vi è inferiore ad E, la Vu vale -Um, quando Vi supera la tensione E, Vu
passa da -Um a +Um.

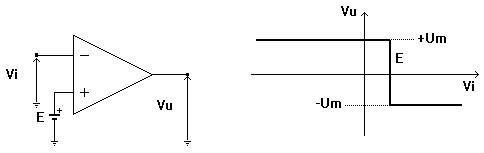

In quest'altro
circuito le cose sono invertite perché adesso il segnale Vi è applicato al
terminale invertente.
Se il generatore di tensione viene applicato con il positivo verso massa in
modo da avere il terminale negativo verso l'ingresso dell'operazionale allora
l'uscita Vu cambia stato in corrispondenza della tensione -E (negativa).
